△AF型（VSSJA）法兰式松套补偿接头

坚守品质口碑传，企业运营此为本如果朋友想了解更多的【△AF型（VSSJA）法兰式松套补偿接头】产品新技术在实际中的应用情况，请致电中海威【△AF型（VSSJA）法兰式松套补偿接头】技术工程师，了解更多应用资料！

产品特性：

AF型（VSSJA）法兰式松套补偿接头由本体、压盖、密封圈和紧固件组成，它采用和压盖松套伸缩接头相同的密封原理，连接方式一端为法兰连接，另一端为承插连接，适合阀门等设备与管道的连接。连接的同时能补偿管道的轴向位移及一定量的挠曲和偏心，从而保护阀门等设备。承插口同样适合与钢管、铸铁管、球墨铸铁管、PAC管、ABS管等连接。主要用于吸收轴向位移，而不能承受压力推力的补偿接头。

执行标准：GB/T-12465-2002

工作压力：0.25～1.6MPa

安装方法：
AF型（VSSJA）法兰式松套补偿接头安装在管道上后，拧紧螺母弹性密封圈，在螺母压盖的作用下依靠相互斜度，紧压在管子外圈密封和连接作用。当温度变化时管子能在接头中间自由的伸缩，当地基下沉，管子能偏斜，并确保密封无渗漏，从而起到自动补偿之目的。适用于一边与法兰连接，一边与管子连接。公称通经大于1000的松套伸缩接头建议增订长度为500mm的短管或短管法兰。

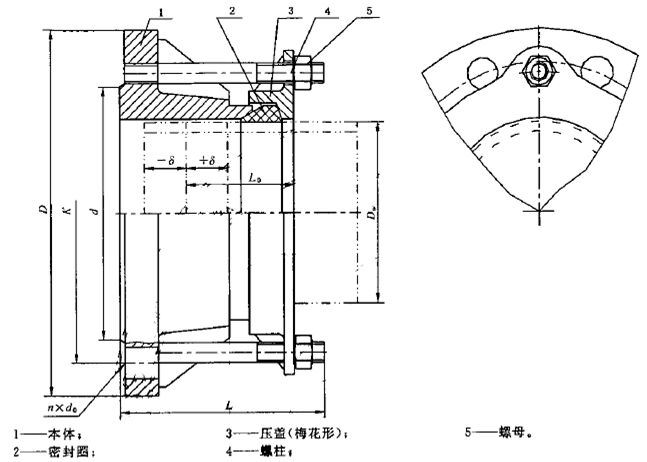

剖面图：

AF型补偿接头（DN65～DN700）

AF型补偿接头（DN800～DN4000）

密封圈用橡胶材料:

橡胶代号	标准编号	适用介质
WA	HG/T 3091-2000	50℃以下冷饮用水
WC	HG/T 3091-2000	海水、淡水、生活污水、空气
SL70	HG/T 3093-1988	原油、滑油、成品油
G70	HT/T 3092-1988	燃气、热气体
FN70	HG/T 3089-2001	燃油
WB	HG/T 3097-2006	110℃以下饮用热水
WD	HG/T 3097-2006	110℃以下非饮用热水
F70	AMS 7276G-2001	200℃以下蒸汽

PNO.25、0.6MPa AF(VSSJA)法兰式松套补偿接头的基本尺寸

法兰连接尺寸										总长L	管子插入长度≈L	伸缩量δ	质量/kg
0.25MPa					0.6MPa
法兰外径D	螺栓孔*圆直径D1	螺栓孔径Do	螺栓		法兰外径D	螺栓孔*圆直径D1	螺栓孔径Do	螺栓
			n/个	Th.				n/个	Th.				0.25MPa	0.6MPa
160	130	14	4	M12	160	130	14	4	M12	118	65	25	5.7	5.7
190	150	18		M16	190	150	18		M16				6.8	6.8
210	170				210	170				123			8.5	8.5
													8.9	8.9
240	200		8		240	200		8					10.5	10.5
													11.0	11.0
265	225				265	225							12.5	12.5
													13.8	13.8
320	280				320	280							15.8	15.8
375	335		12		375	335		12		130			22.3	22.3
440	395	22		M20	440	395	22		M20	160	85	32.5	30.3	30.3
490	445				490	445							33.4	33.4
													35.0	36.0
540	495		16		540	495		16					38.8	38.8
													40.4	40.4
595	550				595	550							48.6	48.6
													50.6	50.6
645	600		20		645	600		20					52.8	52.8
													58.5	58.5
755	705	26		M24	755	705	26		M24				66.4	66.4
													72.6	72.6
860	810		24		860	810		24					85.0	85.0
975	920	30		M27	975	920	30		M27	255	130	65	176.2	176.2
1075	1020				1075	1020							194.5	194.5
1175	1120		28		1175	148		28					215.4	215.4
1375	1320		32		1405	1340	33	32	M30				298.3	312.6
1575	1520		36		1630	1560	36	36	M33	270			332.4	369.1
1790	1730		40		1830	1760		40					453.9	498.1
1990	1930		44		2045	1970	39	44	M36				518.9	575
2190	2130		48		2265	2180	42	48	M39				601.9	708.6
2405	2340	33	52	M30	2475	2390		52		275			673.7	821.7
2605	2540		56		2685	2600		56					732.1	919.1
2805	2740		60		2905	2810	48	60	M45	300	140	70	823.6	1125.5
3030	2960	36	64	M33	3115	3020		64					977.1	1247.2
3230	3160		68		3315	3220		68					1043.9	1331.6
3430	3360		72		3525	3430		72					1134.8	1484.8
3630	3560		76		3735	3640		76					1218.2	1636.5
3840	3770		80		3970	3860	56	80	M52				1334.5	1906
4045	3970	39		M36									1465.8
4245	4170		84										1503.5

单位m

PN1.0、1.6MPa AF(VSSJA)法兰式松套补偿接头的基本尺寸

公称通径DN	管子外径Dw	法兰连接尺寸										总长L	管子插入长度≈L	伸缩量δ	质量/kg
		1.0MPa					1.6MPa
		法兰外径D	螺栓孔*圆直径D1	螺栓孔径Do	螺栓		法兰外径D	螺栓孔*圆直径D1	螺栓孔径Do	螺栓
					n/个	Th.				n/个	Th.				1.0MPa	1.6MPa
65	76	185	145	18	4	M16	185	145	18	4	M16	118	65	25	6.3	6.3
80	89	200	160		8		200	160		8					7.4	7.4
100	108	220	180				220	180				123			8.7	8.7
	114														10.4	10.4
125	133	250	210				250	210							11.3	11.3
	140														12.7	12.7
150	159	285	240	22		M20	285	240	22		M20				14.8	14.8
	168														15.9	15.9
200	219	340	295				340	295							19.4	19.4
250	273	395	350		12		405	355	26	12	M24	130			27.5	27.5
300	325	445	400				460	410				160	85	32.5	33.5	35.9
350	355	505	460		16		520	470		16					38.4	40.3
	377														42.0	46.2
400	406	565	515			M24	580	525	30		M27				44.6	49.1
	426														48.0	52.8
450	457	615	565	26	20		640	585		20					56.4	58.1
	480														58.2	62.5
500	508	670	620				715	650	33		M30				63.4	72.2
	530														70.2	79.4
600	610	780	725	30		M27	840	770	36		M33				79.6	94.5
	630														87.1	95.7
700	720	895	840		24		910	840		24					104.1	104.1
800	820	1015	950	33		M30	1025	950	39		M36	255	130	65	198.5	198.5
900	920	1115	1050		28		1115	1050		28					210.3	211.8
1000	1020	1230	1160	36		M33	1255	1170	42		M39				242.3	254.4
1200	1220	1455	1380	39	32	M36	1485	1390	48	32	M45				357.9	393.9
1400	1420	1675	1590	42	36	M39						270			419.2
1600	1620	1915	1820	48	40	M45									621.7
1800	1820	2115	2020		44										724
2000	2020	2325	2230		48										834.2
2200	2220	2550	2440	56	52	M52						275			1016.2
2400	2420	2760	2650		56										1165
2600	2620	2960	2850		60							300	140	70	1327.6
2800	2820	3180	3070		64										1508.4
3000	3020	3405	3290	60	68	M56									1723.4

单位mm
