△BF型单法兰式松套限位补偿接头

脱贫攻坚，全面小康；百年梦想，志在必得如果朋友想了解更多的【△BF型单法兰式松套限位补偿接头】产品新技术在实际中的应用情况，请致电中海威【△BF型单法兰式松套限位补偿接头】技术工程师，了解更多应用资料！

产品特性：

BF型（VSSJA-1）单法兰式松套限位补偿接头是在AF型法兰松套补偿接头的基础上增设限位螺柱而成，大伸缩量处用双螺母锁定，补偿因热胀冷缩和地基沉降引起的管线轴向位移及挠曲和偏心，从而保护阀门的设备。根据连接方式的不同分为单法兰松套限位伸缩接头和双法兰松套限位伸缩接头。

BF型（VSSJA-1）单法兰式松套限位补偿接头是由松套伸缩接头和一个限位短管组合而成。VSSJA-1单法兰限位伸缩接头能防止管道因超量位移导致补偿接头的泄漏或损坏，主要用于在允许位移范围内吸收轴向位移和承受轴向压力推力的管道松套连接。安装方便快捷、密封可靠、维修方便。

应用范围：

BF型（VSSJA-1）单法兰式松套限位补偿接头适用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、温度不高于250度的蒸汽和颗粒粉状等介质。

安装方法：

BF型（VSSJA-1）单法兰式松套限位补偿接头适用于一边与法兰连接，一边与管道焊接，安装时调整产品两端与管道或法兰的安装长度，对角依次均匀拧紧压盖螺栓，再调整好限位螺母，这样就能让管道在伸缩量范围内可以自由伸缩，锁定伸缩量，确保管道的*运行。

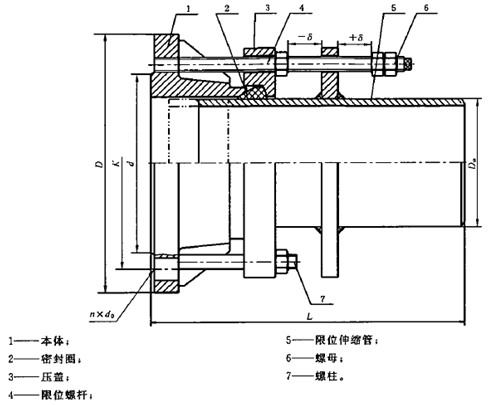

剖面图：

密封圈用橡胶材料:

PN0.6、1.0Mpa BF(VSSJA-1)单法兰式松套限位补偿接头的基本尺寸

公称通径DN	管子外径Dw	法兰连接尺寸										总长L	伸缩量δ	质量/kg
		0.6MPa					1.0MPa
		法兰外径D	螺栓孔*圆直径D₁	螺栓孔径Do	螺栓		法兰外径D	螺栓孔*圆直径D₁	螺栓孔径Do	螺栓
		法兰外径D	螺栓孔*圆直径D₁	螺栓孔径Do	n/个	Th.	法兰外径D	螺栓孔*圆直径D₁	螺栓孔径Do	n/个	Th.			0.6MPa	1.0MPa
65	76	160	130	14	4	M12	185	145	18	4	M16	340	25	8.3	9.3
80	89	190	150	18		M16	200	160		8				9.0	10.0
100	108	210	170				220	180						13.0	14.5
100	114	210	170				220	180						13.8	15.3
125	133	240	200		8		250	210						15.8	17.6
125	140	240	200				250	210						16.6	18.5
150	159	265	225				285	240	22		M20			20.3	22.5
150	168	265	225				285	240						21.1	23.4
200	219	320	280				340	295						25.7	28.5
250	273	375	335		12		395	350		12				44.2	49.1
300	325	440	395	22		M20	445	400		12		350	32.5	48.6	54.0
350	377	490	445				505	460		16				57.2	63.6
400	426	540	490		16		565	515	26	16	M24			64.2	71.3
450	480	595	550		16		615	565		20				77.4	86.0
500	530	645	600		20		670	620						87.8	97.6
600	630	755	705	26	20	M24	780	725	30		M27			107.3	119.2
700	720	860	810	26	24	M24	895	840	30	24	M27			124.6	138.4
800	820	975	920	30		M27	1051	950	33	24	M30	590	65	271.8	302.0
900	920	1075	1020				1115	1060	33	28	M30		65	369.2	410.2
1000	1020	1175	1120		28		1230	1160	36	28	M33			416.8	463.1
1200	1220	1405	1340	33	32	M30	1455	1380	39	32	M36			574.7	638.6
1400	1420	1630	1560	36	36	M33	1675	1590	42	36	M39			797.1	839.0
1600	1620	1830	1760	36	40	M33	1915	1820	48	40	M45			1068.1	1124.3
1800	1820	2045	1970	39	44	M36	2115	2020		44				1270.9	1337.8
2000	2020	2265	2180	42	48	M39	2325	2230		48				1510.8	1590.3
2200	2220	2475	2390		52		2550	2440	56	52				1845.1	1942.2
2400	2420	2685	2600		56		2760	2650		56	M52			2064.7	2173.4
2600	2620	2905	2810	48	60	M45	2960	2850		60		600	75	2368.2	2492.8
2800	2820	3115	3020		64		3180	3070		64				2554.6	2689.1
3000	3020	3315	3220		68		3405	3290	60	68	M56			2692.8	2834.6
3200	3220	3525	3430		72									2850.6

单位mm
