△B2F型双法兰式松套限位补偿接头

百年征程，夯实思想筑基础；百年梦想，真干实干志必得非常感谢朋友能在互联网浩瀚的信息中点击进入“中海威”网站！接下来客户将看到的是中海威△B2F型双法兰式松套限位补偿接头技术为您准备的△B2F型双法兰式松套限位补偿接头的技术信息，希望对客户的选择能有帮助！

产品特性：

B2F型（VSSJA-2）双法兰式松套限位补偿接头在松套伸缩接头原有性能的基础上增设限位装置，在较大伸缩量处用双螺母锁定。管道在允许的伸缩量中可以自由伸缩，一旦超过其较大伸缩量就起到限位作用，确保管道的*运行，适用于有振动、有一定斜度及拐弯的管路中的连接。

安装方法：

B2F型（VSSJA-2）双法兰式松套限位补偿接头安装时调整产品两端与法兰的连接长度，对角依次均匀拧紧压盖螺栓，再调整好限位螺母，这样就能让管道在伸缩量范围内可以自由伸缩，锁定伸缩量，确保管道的*运行。其连接尺寸密封面按照国标船用连接尺寸和密封面。若需要其他连接尺寸法兰，订货时须说明。

执行标准：GB/T12465-2002

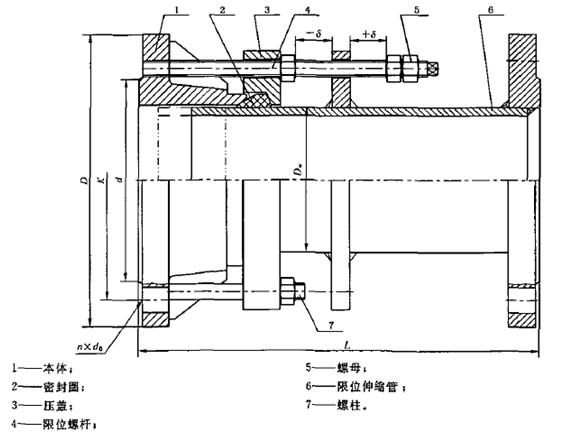

剖面图：

密封圈用橡胶材料:

PN0.6、1.0Mpa B2F(VSSJA-2)双法兰式松套限位补偿接头的基本尺寸

公称通径DN	管子外径Dw	法兰连接尺寸										总长L	伸缩量δ	质量/kg
		0.6MPa					1.0MPa
		法兰外径D	螺栓孔*圆直径D1	螺栓孔径Do	螺栓		法兰外径D	螺栓孔*圆直径D1	螺栓孔径Do	螺栓
		法兰外径D	螺栓孔*圆直径D1	螺栓孔径Do	n/个	Th.	法兰外径D	螺栓孔*圆直径D1	螺栓孔径Do	n/个	Th.			0.6MPa	1.0MPa
65	76	160	130	14	4	M12	185	145	18	4	M16	340	25	13.1	14.8
80	89	180	150	18		M16	200	160		8				15.1	16.7
100	114	210	170				220	180						21.6	24
125	140	240	200		8		250	210						27.6	30.7
150	168	265	225				285	240	22		M20			34.1	37.8
200	219	320	280				340	295						42.4	47.1
250	273	375	335		12		395	350		12				58.8	65.3
300	325	440	395	22		M20	445	400		12		370	32.5	69.8	77.5
350	377	490	445				505	460		16				86.1	95.6
400	426	540	495		16		565	515	26	16	M24			98.1	108.9
450	480	595	550		16		615	565		20				112.3	124.8
500	530	645	600		20		670	620						138.3	153.7
600	630	755	705	26	20	M24	780	725	30		M27			173.4	192.7
700	720	860	810	26	24	M24	895	840	30	24	M27			211.1	234.6
800	820	975	920	30		M27	1015	950	33	24	M30	600	65	380.9	423.3
900	920	1075	1020				1115	1050	33	28	M30			472.1	524.5
1000	1020	1175	1120		28		1230	1160	36	28	M33			538.2	597.9
1200	1220	1405	1340	33	32	M30	1455	1380	39	32	M36			749.8	833.1
1400	1420	1630	1560	36	36	M33	1675	1590	42	36	M39	640		1034.8	1089.3
1600	1620	1830	1760	36	40	M33	1915	1820	48	40	M45			1405.6	1479.6
1800	1820	2045	1970	39	44	M36	2115	2020		44				1658.5	1745.8
2000	2020	2265	2180	42	48	M39	2325	2230		48				1975.2	2079.2
2200	2220	2475	2390		52		2550	2440	56	52	M52			2460.7	2590.2
2400	2420	2685	2600		56		2760	2650		56				2751.4	2896.2
2600	2620	2905	2810	48	60	M45	2960	2850		60		710	70	2905.4	3058.3
2800	2820	3115	3020		64		3180	3070		64				3175.8	3342.9
3000	3020	3315	3220		68		3405	3290	60	68	M56			3472.3	3655.1
3200	3220	3525	3430		72									3824.6
3400	3420	3735	3640	48	76	M45
3600	3620	3970	3860	56	80	M52

单位mm

PN1.6、2.5MPa B2F(VSSJA-2)双法兰式松套限位补偿接头的基本尺寸

公称通径DN	管子外径Dw	法兰连接尺寸						外形尺寸		伸缩量δ
		1.6MPa			2.5MPa			L	L1
		法兰外径D	D1	n-d0	法兰外径D	D1	n-d0	L	L1
65	76	185	145	4-Ф18	185	145	8-Ф18	340	105	25
80	89	200	160	8-Ф18	200	160	8-Ф18
100	108	220	180		235	190	8-Ф22
100	114	220	180		235	190
125	133	250	210		270	220
125	140	250	210		270	220
150	159	285	240	8-Ф22	300	250	8-Ф26
150	168	285	240	8-Ф22	300	250	8-Ф26			32.5
200	219	340	295	12-Ф22	360	310	12-Ф26
250	273	405	355	12-Ф26	425	370	12-Ф30
300	325	460	410	12-Ф26	485	430	16-Ф30
350	377	520	470	16-Ф26	555	490	16-Ф32
400	426	580	525	16-Ф30	620	550	16-Ф36
450	480	640	585	20-Ф30	670	600	20-Ф36	350	130
500	530	715	650	20-Ф30	730	660	20-Ф36			65
600	630	840	770	20-Ф36	845	770	20-Ф39
700	720	910	840	24-Ф36	960	875	24-Ф42
800	820	1025	950	24-Ф40	1085	990	24-Ф48
900	920	1125	1050	28-Ф40	1185	1090	28-Ф48	590	220
1000	1020	1255	1170	28-Ф42	1320	1210	28-Ф56
1200	1220	1485	1390	32-Ф48	1530	1420	32-Ф56
1400	1420	1685	1590	36-Ф48	1755	1640	36-Ф62
1600	1620	1930	1820	40-Ф56	1975	1860	40-Ф62
1800	1820	2130	2020	44-Ф56	2195	2070	44-Ф70
2000	2020	2345	2230	48-Ф62	2125	2300	48-Ф70

单位mm
