△CF型单法兰松套传力补偿接头

学史崇德，赓续精神保本色以下是中海威为朋友整理的△CF型单法兰松套传力补偿接头产品的相关资料信息，由于篇幅有限，客户不太清楚的地方请即刻致电中海威△CF型单法兰松套传力补偿接头产品技术咨询电话：【18903815508】！

产品特性：

CF型（VSSJAFG）单法兰松套传力补偿接头是在法兰松套补偿接头的基础上增设法兰短管及传力螺杆而成，次类型的补偿接头与松套补偿接头和松套限位补偿接头不同的是它的补偿量是指在安装及拆卸过程中的调节量，一旦将所有的螺母拧紧，它是刚性连接的，可以传递轴心力，从而保护阀门、泵等设备。
传力接头是泵、阀门等设备与管道连接的新产品，通过全螺栓把它们连接起来，使其成为一个整体，并有一定的位移量，这样就可以在安装维修时，根据现场安装尺寸进行调整，在工作时，可以把轴向推力传还至整个管道。这样不仅提高工作效率，而切对泵、阀们等设备起到一定保护作用。
CF型单法兰松套传力接头是有松套伸缩接头和短管法兰、传力螺杆等构件组成，它能传递被连接件的压力推力（盲板力）和补偿管路误差，不能吸收轴向位移。重要用于泵、阀门、管路等附件的松套连接。
安装方法：
CF型单法兰松套传力接头适用于一面与法兰连接，一面与管道焊接。安装时调节产品两端与管道或法兰的安装长度，安装和焊接完毕后，对角依次均匀拧紧压盖螺栓，使其成为一个整体，并有一定的位移量，方便安装维修，可根据现场尺寸进行调整。在工作时可以把轴向推力传递至整个管道。

执行标准：GB/T12465-2007

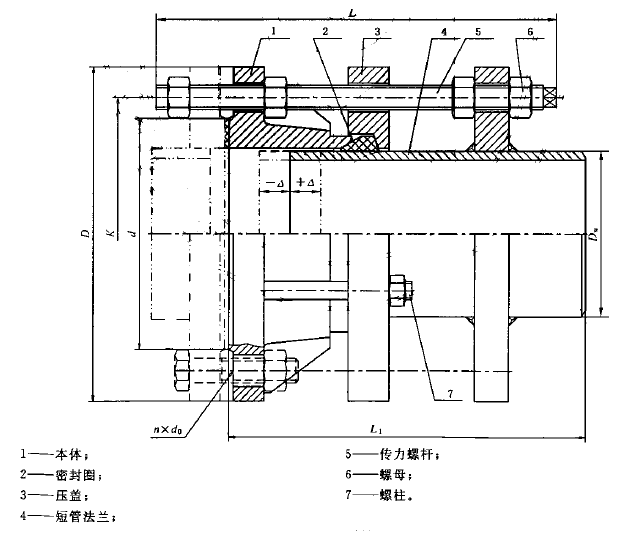

剖面图：

密封圈用橡胶材料:

橡胶代号	标准编号	适用介质
WA	HG/T 3091-2000	50℃以下冷饮用水
WC	HG/T 3091-2000	海水、淡水、生活污水、空气
SL70	HG/T 3093-1988	原油、滑油、成品油
G70	HT/T 3092-1988	燃气、热气体
FN70	HG/T 3089-2001	燃油
WB	HG/T 3097-2006	110℃以下饮用热水
WD	HG/T 3097-2006	110℃以下非饮用热水
F70	AMS 7276G-2001	200℃以下蒸汽

PN0.6、1.0MPa CF型（VSSJAFG）单法兰松套传力补偿接头基本尺寸

公称通径DN	管子外径Dw	法兰连接尺寸								安装尺寸L	调节量△L	质量/kg
		0.6MPa				1.0MPa
		法兰外径D	螺栓孔*圆直径D1	螺栓孔径do	螺栓n/个	法兰外径D	螺栓孔*圆直径D1	螺栓孔径do	螺栓n/个
65	76	160	130	14	4	185	145	18	4	400	20	13.3	14.8
80	89	190	150	18		200	160		8			15.5	17.2
100	114	210	170			220	180					22.3	24.8
125	140	240	200		8	250	210					28.5	31.7
150	168	265	225			285	240	22				35.4	39.3
200	219	320	280			340	295					44.3	49.2
250	273	375	335		12	395	350		12			61.1	67.9
300	325	440	395	22		445	400		12	420	25	75.5	83.9
350	377	490	445			505	460		16			95.5	106.1
400	426	540	495		16	565	515	26	16			109.7	121.9
450	480	595	550		16	615	565		20			124.8	138.7
500	530	645	600		20	670	620					146.3	162.6
600	630	755	705	26	20	780	725	30		440		197.4	219.3
700	720	860	810	26	24	895	840	30	24	440		240.5	267.2
800	820	975	920	30		1015	950	33	24	600	30	402.8	447.6
900	920	1075	1020			1115	1050	33	28			441.4	490.4
1000	1020	1175	1120		28	1230	1160	36	28			506.9	563.3
1200	1220	1405	1340	33	32	1455	1380	39	32	620		713.4	792.7
1400	1420	1630	1560	36	36	1675	1590	42	36	620		976.3	1027.7
1600	1620	1830	1760	36	40	1915	1820	48	40	640		1342.5	1414.2
1800	1820	2045	1970	39	44	2115	2020		44	640		1495.3	1574.8
2000	2020	2265	2180	42	48	2325	2230		48	650		1900.9	2001.8
2200	2220	2475	2390		52	2550	2440	56	52			2316.1	2437.9
2400	2420	2685	2600		56	2760	2650		56			2597.3	2734.6
2600	2620	2905	2810	48	60	2960	2850		60	750	40	2984.9	3142.4
2800	2820	3115	3020		64	3180	3070		64			3338.4	3514.7
3000	3020	3315	3220		68	3405	3290	60	68			3821.4	4027.8
3200	3220	3525	3430		72							4357.2

单位mm
