△C2F型双法兰松套传力补偿接头

创新引领未来，品质铸就辉煌，合作实现共赢尊敬的【△C2F型双法兰松套传力补偿接头】意向客户您好，非常有缘您能在茫茫的信息中找到我们！中海威人为客户提供有价值的△C2F型双法兰松套传力补偿接头信息，帮助朋友做出正确的选择！

产品特性：

C2F型（VSSJAF）双法兰松套传力补偿接头能降低被连接件的压力推力（盲板力）和补偿管路安装误差，双法兰传力接头不能吸收轴向位移，主要用于泵、阀门等附件的松套连接。

应用范围：

C2F型（VSSJAF）双法兰松套传力补偿接头适用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、温度不高于250℃的蒸汽和颗粒粉状等介质。

安装方法：

C2F型（VSSJAF）双法兰松套传力补偿接头适用于两边均与法兰连接的管道中，安装时调整产品两端与法兰的安装长度，对角依次均匀拧紧压螺栓，使其成为一个整体，并有一定的位移量，方便安装维修时，根据现场尺寸进行调整在工作时，可以把轴向推力传递至整个管道。

工作压力：0.6MPa～1.0MPa

公称通径：65mm～3200mm
执行标准：GB12465-2007

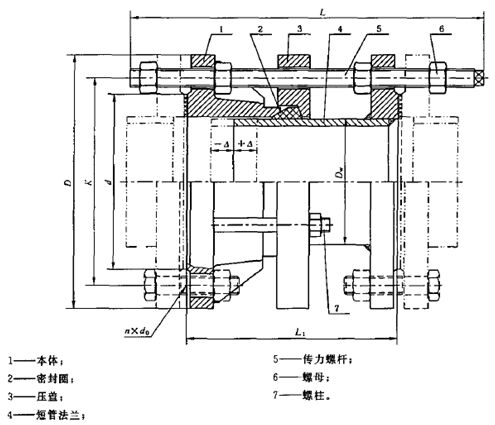

剖面图：

密封圈用橡胶材料:

PN0.6、1.0MPa C2F型（VSSJAF）双法兰松套传力补偿接头基本尺寸

公称通径DN	管子外径Dw	法兰连接尺寸								安装尺寸L	调节量△L
		0.6MPa				1.0MPa
		法兰外径D	螺栓孔*圆直径D1	螺栓孔径do	螺栓n/个	法兰外径D	螺栓孔*圆直径D1	螺栓孔径do	螺栓n/个
65	76	160	130	14	4	185	145	18	4	200	20
80	89	190	150	18		200	160		8
100	114	210	170			220	180
125	140	240	200		8	250	210
150	168	265	225			285	240	22
200	219	320	280			340	295
250	273	375	335		12	395	350		12
300	325	440	395	22		445	400		12	220	25
350	377	490	445			505	460		16
400	426	540	495		16	565	515	26	16
450	480	595	550		16	615	565		20
500	530	645	600		20	670	620
600	630	755	705	26	20	780	725	30		240
700	720	860	810	26	24	895	840	30	24	240
800	820	975	920	30		1015	950	33	24	350	30
900	920	1075	1020			1115	1050	33	28
1000	1020	1175	1120		28	1230	1160	36	28
1200	1220	1405	1340	33	32	1455	1380	39	32	370
1400	1420	1630	1560	36	36	1675	1590	42	36	370
1600	1620	1830	1760	36	40	1915	1820	48	40	380
1800	1820	2045	1970	39	44	2115	2020		44	380
2000	2020	2265	2180	42	48	2325	2230		48	400
2200	2220	2475	2390		52	2550	2440	56	52
2400	2420	2685	2600		56	2760	2650		56
2600	2620	2905	2810	48	60	2960	2850		60	450	40
2800	2820	3115	3020		64	3180	3070		64
3000	3020	3315	3220		68	3405	3290	60	68
3200	3220	3525	3430		72
