△CC2F可拆双法兰松套传力接头

砥砺前行谋未来接下来朋友将看到的是中海威△CC2F可拆双法兰松套传力接头技术为客户准备的△CC2F可拆双法兰松套传力接头的应用信息，希望对客户的选择能有帮助！

产品特性：

CC2F型（VSSJAFC）可拆式双法兰松套传力补偿接头是在法兰松套补偿接头的基础上增设法兰短管及传力螺杆而成，此类型的补偿接头与松套补偿接头和松套限位补偿接头不同的是它的补偿量是指在安装及拆卸过程中的调节量，一旦将所有的螺母拧紧，它是刚性连接的，可以传递轴心力，从而保护阀门、泵等设备。

应用范围：

CC2F型（VSSJAFC）可拆式双法兰松套传力接头适用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、温度不高于250℃的蒸汽和颗粒粉状等介质。

安装方法：

CC2F型（VSSJAFC）可拆式双法兰松套传力接头适用于两边均与法兰连接的管路中，安装时调节产品两端与法兰的安装长度，对角依次均匀拧紧压盖螺栓，使其成为一个整体，并有一定的位移量，方便安装维修时，根据现场尺寸进行调整。在工作时可以把轴向推力传递至正个管道。

工作压力：0.6MPa～1.0MPa

公称通径：65mm～3200mm

执行标准：GB12465-2007

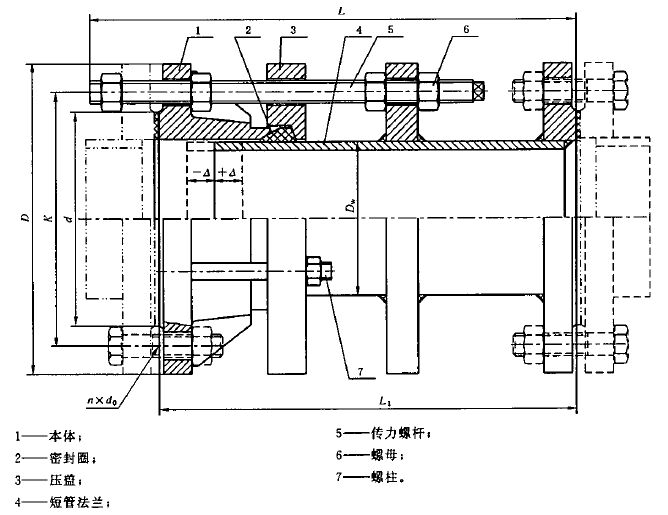

剖面图：

密封圈用橡胶材料:

PN0.6、1.0MPa CC2F型（VSSJAFC）可拆式双法兰松套传力接头基本尺寸

公称通径DN	管子外径Dw	法兰连接尺寸								安装尺寸L	调节量△L
		0.6MPa				1.0MPa
		法兰外径D	螺栓孔*圆直径D₁	螺栓孔径do	螺栓n/个	法兰外径D	螺栓孔*圆直径D₁	螺栓孔径do	螺栓n/个
65	76	160	130	14	4	185	145	18	4	400	20
80	89	190	150	18		200	160		8
100	114	210	170			220	180
125	140	240	200		8	250	210
150	168	265	225			285	240	22
200	219	320	280			340	295
250	273	375	335		12	395	350		12
300	325	440	395	22		445	400		12	420	25
350	377	490	445			505	460		16
400	426	540	495		16	565	515	26	16
450	480	595	550		16	615	565		20
500	530	645	600		20	670	620
600	630	755	705	26	20	780	725	30		440
700	720	860	810	26	24	895	840	30	24	440
800	820	975	920	30		1015	950	33	24	600	30
900	920	1075	1020			1115	1050	33	28
1000	1020	1175	1120		28	1230	1160	36	28
1200	1220	1405	1340	33	32	1455	1380	39	32	650
1400	1420	1630	1560	36	36	1675	1590	42	36	650
1600	1620	1830	1760	36	40	1915	1820	48	40	670
1800	1820	2045	1970	39	44	2115	2020		44	670
2000	2020	2265	2180	42	48	2325	2230		48	700
2200	2220	2475	2390		52	2550	2440	56	52	730
2400	2420	2685	2600		56	2760	2650		56	730
2600	2620	2905	2810	48	60	2960	2850		60	840	40
2800	2820	3115	3020		64	3180	3070		64
3000	3020	3315	3220		68	3405	3290	62	68
3200	3220	3525	3430		72

单位mm
