△D型补偿接头

低碳城市全民行！以下是中海威为朋友整理的△D型补偿接头产品的相关资料信息，由于篇幅有限，朋友不太清楚的地方请即刻致电中海威△D型补偿接头产品技术咨询电话：【18903815508】！

产品特性：

D型补偿接头在吸收国外先进技术并结合我国实情基础上研究开发的一种新型管道连接器。其主要结构有短管法兰、本体、压盖、档圈、限位块、密封圈、螺栓等，用于吸收轴向位移和挠度为 6°～7°的角位移的管道松套连接装置。采用独特的抗轴力设计，结构简单、密封性能可靠、抗拉脱力强。具有较大的可挠量和伸缩量，适用于工况恶劣，地形复杂场合的管道连接。

使用场所：

用于工况恶劣、地形复杂场合的的管道连接。该产品适用于化工，建筑，给水，排水，污水处理等管道系统中。

工作压力：0.6MPa～1.6MPa

公称通径：100mm～3200mm

执行标准：GB/T 12465-2007

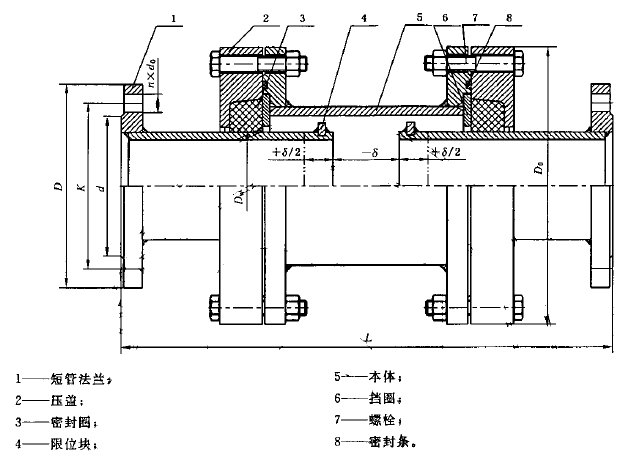

剖面图

密封圈用橡胶材料:

橡胶代号	标准编号	适用介质
WA	HG/T 3091-2000	50℃以下冷饮用水
WC	HG/T 3091-2000	海水、淡水、生活污水、空气
SL70	HG/T 3093-1988	原油、滑油、成品油
G70	HT/T 3092-1988	燃气、热气体
FN70	HG/T 3089-2001	燃油
WB	HG/T 3097-2006	110℃以下饮用热水
WD	HG/T 3097-2006	110℃以下非饮用热水
F70	AMS 7276G-2001	200℃以下蒸汽

PN0.6、1.0MPa D型补偿接头基本尺寸

公称通径DN	管子外径Dw	法兰连接尺寸												外形尺寸		可挠量/°	较大伸缩量δ	质量/kg
		0.6MPa						1.0MPa						外形尺寸
		法兰外径D	螺栓孔*圆直径D1	螺栓孔径	螺栓		密封面	法兰外径D	螺栓孔*圆直径D1	螺栓孔径	螺栓		密封面	总长L	D₀
		法兰外径D	螺栓孔*圆直径D1	螺栓孔径	n/个	Th.	密封面	法兰外径D	螺栓孔*圆直径D1	螺栓孔径	n/个	Th.	密封面	总长L	D₀			0.6MPa	1.0MPa
100	114	210	170	18	4	M16	144	220	180	18	8	M16	156	520	305	7	60	86	90
125	140	240	200		8		174	250	210	18		M16	184		330			110	115
150	168	265	225				199	285	240	22		M20	211		360			135	145
200	219	320	280				254	340	295				266	550	415			178	185
250	273	375	335		12		309	395	350		12		319	550	465			218	230
300	325	440	395	22		M20	363	445	400		12		370	605	530			279	294
350	377	490	445				413	505	460		16		429	605	580			317	337
400	426	540	495		16		463	565	515	26	16	M24	480	660	645			382	412
450	480	595	550		16		518	615	565		20		530	660	700			432	452
500	530	645	600		20		568	670	620				582	670	750			470	501
600	630	755	705	26	20	M24	667	780	725	30		M27	682	720	870			641	581
700	720	860	810	26	24	M24	772	895	840	30	24	M27	794	750	960	6.5	65	746	796
800	820	975	920	30		M27	878	1015	950	33	24	M30	901	810	1085			950	1055
900	920	1075	1020				978	1115	1050	33	28	M30	1001	855	1185			1138	1203
1000	1020	1175	1120		28		1078	1230	1160	36	28	M33	1112	950	1305			1386	1411
1200	1220	1405	1340	33	32	M30	1295	1455	1380	39	32	M36	1328	1000	1505			1601	1725
1400	1420	1630	1560	36	36	M33	1510	1675	1590	42	36	M39	1530	1050	1715			1844	2036
1600	1620	1830	1760	36	40	M33	1710	1915	1820	48	40	M45	1750	1140	1930			2288	2560
1800	1820	2045	1970	39	44	M36	1918	2115	2020		44		1950	1200	2150	6	75	2666	3015
2000	2020	2265	2180	42	48	M39	2125	2325	2230		48		2150	1250	2370			3483	3897
2200	2220	2475	2390		52		2335	2550	2440	56	52	M52	2370	1300	2570			4032	4563
2400	2420	2685	2600		56		2545	2760	2650		56		2570	1420	2820			5143	5921
2600	2620	2905	2810	48	60	M45	2750	2960	2850		60		2780	1450	3020			5982	6916
2800	2820	3115	3020		64		2960	3180	3070		64		3000	1500	3230			6593	7799
3000	3020	3315	3220		68		3160	3405	3290	60	68	M56	3210	1600	3440			7218	8556
3200	3220	3525	3430		72		3370							1780				7996

单位mm
