△F型补偿接头

降碳减排！以下是中海威为朋友整理的△F型补偿接头产品的相关资料信息，由于篇幅有限，朋友不太清楚的地方请即刻致电中海威△F型补偿接头产品技术咨询电话：【18903815508】！

产品特性：
　 F型补偿接头为承插式，是一种无推力补偿接头。在吸收轴向位移的同时能平衡内压推力，安装在轴向变形较大的管线上起到补偿作用。轴向伸缩接头本身无法承受介质内压产生的盲板力，需考虑管路的固定，即安装支架。除了必要的固定与支撑外，支架主要承受的是热胀冷缩和介质内部压力所产生的推力，特别是管路拐弯及三通、四通的位置，支架的造价非常高。安装F型补偿接头既能减少支架的安装降低工程造价，又能满足使用要求。

FY型用在90℃以下的管线上，FT型用在90℃以上的管线上。

工作压力：0.6MPa～1.6MPa

公称通径：100mm～1200mm

执行标准：GB/T 12465-2007

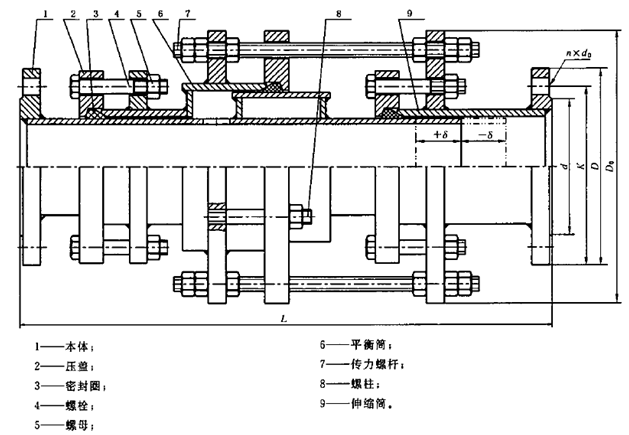

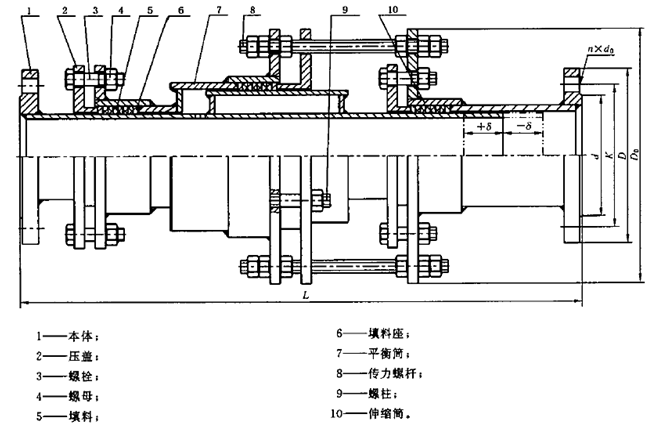

FY型补偿接头剖面图：

密封圈用橡胶材料:

橡胶代号	标准编号	适用介质
WA	HG/T 3091-2000	50℃以下冷饮用水
WC	HG/T 3091-2000	海水、淡水、生活污水、空气
SL70	HG/T 3093-1988	原油、滑油、成品油
G70	HT/T 3092-1988	燃气、热气体
FN70	HG/T 3089-2001	燃油
WB	HG/T 3097-2006	110℃以下饮用热水
WD	HG/T 3097-2006	110℃以下非饮用热水
F70	AMS 7276G-2001	200℃以下蒸汽

PN0.6MPa FY型补偿接头主要尺寸

公称通径DN	法兰连接尺寸					密封面d	外形尺寸		较大伸缩量δ	质量/Kg
	法兰外径D	螺栓孔*圆直径D₁	螺栓孔径do	螺栓			外形尺寸
	法兰外径D	螺栓孔*圆直径D₁	螺栓孔径do	n/个	螺纹Th		外径D₀	总长L			n/个	螺纹Th	外径D₀	总长L
100	210	170	18	4	M16	144	350	1050	70	105.3
150	265	225		8		199	400	1050		140.4
200	320	280		8		254	475	1200		230.6
250	375	335		12		309	540	1200		270.4
300	440	395	22			363	620	1350		398.4
350	490	445				413	680	1400		469.3
400	540	495		16	M20	463	770	1450		596.4
450	595	550		16		518	860	1500	80	750.3
500	645	600		20		568	920	1500		876
600	755	705	26	20	M24	667	1050	1550		1079.5
700	860	810	26	24		772	1200	1600		1377.5
800	975	920	30			878	1360	1800		1961.4
900	1075	1020			M27	978	1520	1900		2325
1000	1175	1120		28	M27	1078	1640	2000		2285
1200	1405	1340	33	32	M30	1295	1950	2200		4062

单位mm

PN1.0、1.6MPa FY型补偿接头主要尺寸

公称通径DN	法兰连接尺寸										密封面d	外形尺寸		较大伸缩量δ	质量/Kg
	1.0MPa					1.6MPa
	法兰外径D	螺栓孔*圆直径D₁	螺栓孔径do	螺栓		法兰外径D	螺栓孔*圆直径D₁	螺栓孔径do	螺栓
	法兰外径D	螺栓孔*圆直径D₁	螺栓孔径do	n/个	螺纹Th	法兰外径D	螺栓孔*圆直径D₁	螺栓孔径do	n/个	螺纹Th		外径D₀	总长L		1.0MPa	1.6MPa
100	220	180	18	8	M16	220	180	18	8	M16	156	350	1050	70	105.3	105.3
150	285	240	22		M20	285	240	22	8	M20	211	400	1050		140.4	140.4
200	340	295				340	295	22	12	M20	266	475	1200		236.6	238.6
250	395	350		12		405	355	26		M24	319	540	1200		278.4	285.4
300	445	400		12		460	410				370	620	1350		406.4	418.4
350	505	460		16		520	470		16		429	680	1400		481.3	496.3
400	565	515	26	16	M24	580	525	30	16	M27	480	770	1450		620.4	640.4
450	615	565		20		640	585	30	20	M27	548	860	1500	80	770.3	805.3
500	670	620				715	650	33		M30	609	920	1500		901.2	956.2
600	780	725	30		M27	840	770	36		M33	720	1050	1550		1114.5	1204.5
700	895	840	30	24	M27	910	840	36	24	M33	794	1200	1600		1412.5	1515.5
800	1015	950	33	24	M30	1025	950	39	24	M36	901	1360	1800		2006.4	2136.4
900	1115	1050	33	28	M30	1125	1050	39	28	M36	1001	1520	1900		2395.6	2545.6
1000	1230	1160	36	28	M33	1255	1170	42	28	M39	1112	1640	2000		2935	3135
1200	1455	1380	39	32	M36	1485	1390	48	32	M45	1328	1950	2200		4202	4452

单位mm

PN0.6MPa FT型补偿接头主要尺寸

公称通径DN	法兰连接尺寸					密封面d	外形尺寸		较大伸缩量δ	质量/Kg
	法兰外径D	螺栓孔*圆直径D₁	螺栓孔径do	螺栓			外形尺寸
	法兰外径D	螺栓孔*圆直径D₁	螺栓孔径do	n/个	螺纹Th		外径D₀	总长L
100	210	170	18	4	M16	144	350	1100	70	121.1
150	265	225		8		199	400	1100		161.5
200	320	280		8		254	475	1200		265.2
250	375	335		12	M20	309	540	1200		311
300	440	395	22			363	620	1350		458.2
350	490	445				413	680	1400		539.7
400	540	495		16		463	770	1450	80	685.9
450	595	550		16		518	860	1500		862.8
500	645	600		20		568	920	1500		1007.4

单位：mm

PN1.0、1.6MPa FT型补偿接头主要尺寸

公称通径DN	法兰连接尺寸										密封面d	外形尺寸		较大伸缩量δ	质量/Kg
	1.0MPa					1.6MPa
	法兰外径D	螺栓孔*圆直径D₁	螺栓孔径do	螺栓		法兰外径D	螺栓孔*圆直径D₁	螺栓孔径do	螺栓
	法兰外径D	螺栓孔*圆直径D₁	螺栓孔径do	n/个	螺纹Th	法兰外径D	螺栓孔*圆直径D₁	螺栓孔径do	n/个	螺纹Th		外径D₀	总长L		1.0MPa	1.6MPa
100	220	180	18	8	M16	220	180	18	8	M16	156	350	1050	70	121.1	121.1
150	285	240	22		M20	285	240	22	8	M20	211	400	1050		161.5	161.5
200	340	295				340	295	22	12	M20	266	475	1200		272.1	274.4
250	395	350		12		405	355	26		M24	319	540	1200		320.2	328.2
300	445	400		12		460	410				370	620	1350		467.4	481.2
350	505	460		16		520	470		16		429	680	1400		553.5	570.7
400	565	515	26	16	M24	580	525	30	16	M27	480	770	1450		713.5	736.5
450	615	565		20		640	585	30	20	M27	548	860	1500	80	885.8	926.1
500	670	620		20		715	650	33	20	M30	609	920	1500	80	1036.4	1099.6

单位mm
