△KRH(J)大间隙卡箍式柔性管接头

节能减排共创绿色家园，团结一心共建美丽城市尊敬的【△KRH(J)大间隙卡箍式柔性管接头】客户您好，非常有缘您能在茫茫的信息中找到我们！中海威人为客户提供新的△KRH(J)大间隙卡箍式柔性管接头信息，帮助朋友做出正确的选择！

KRH型(环式)大间隙卡箍式柔性管接头

产品特性：

KRH型(环式)大间隙卡箍式柔性管接头取代了用法兰盘进行的管道连接方式，并使管道系统呈柔性状态，可自动补偿：由温差；充压而引起的管子伸缩变化，由基地下沉；管线走向引起的管道弯曲。安装与拆卸都很方便，易于管道维修，延长管道系统使用寿命。我公司产品具有口径大、瓣数少、体积小、重量轻、强度高、外观美等优点。

KRH型(环式)大间隙卡箍式柔性管接头工效提高5-10倍。允许3-8°轴向偏转、管道安装适应性强，可直埋地下。柔性连接，有效减轻机械震动，抗震效果良好。补偿管路系统热胀冷缩，可取消膨胀节及U型管路。可绕管轴360°旋转，调整磨损面方便、快捷。

当管道需要翻转时，只需把接头的几个螺栓拆除即可翻转任意角度，不需要割开和焊接，节省了大量辅助工作和费用，减轻了劳动强度，缩短了施工工期。经改进又衍生出免拆卸直接焊接的卡箍式柔性伸缩接头，安装更加方便，仅在维修时需拆卸螺栓，其他时间均为整体形势存在，可靠稳定。

应用领域：

上世纪70年代KRH型(环式)大间隙卡箍式柔性管接头首先在我国煤炭行业的井下排水中使用，逐渐拓展到发电厂除灰管道上。目前，煤炭、电力、建筑、化工、消防、污水处理、冶金、自来水、制药、市政、石油等领域已经广泛使用。输送介质包括冷热水、烟、风、油、化工原料、酸碱介质、食品流体、海水等流体，应用行业广泛。

工作压力：0.1MPa-6.4MPa

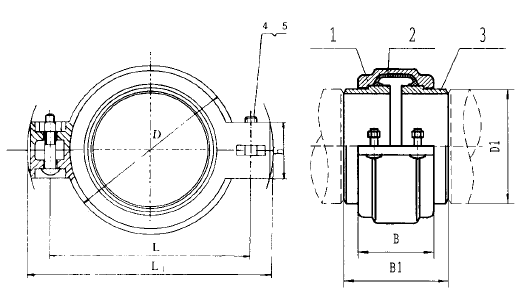

剖面图

密封圈用橡胶材料:

橡胶代号	标准编号	适用介质
WA	HG/T 3091-2000	50℃以下冷饮用水
WC	HG/T 3091-2000	海水、淡水、生活污水、空气
SL70	HG/T 3093-1988	原油、滑油、成品油
G70	HT/T 3092-1988	燃气、热气体
FN70	HG/T 3089-2001	燃油
WB	HG/T 3097-2006	110℃以下饮用热水
WD	HG/T 3097-2006	110℃以下非饮用热水
F70	AMS 7276G-2001	200℃以下蒸汽

KRH型(环式)大间隙卡箍式柔性管接头基本尺寸

公称压力（MPa）	公称通经DN（mm）	钢管外径D₁（mm）	允许管端轴向负荷(N)	管端较大间隙	转角θ	管子挠度（mm/m）	L₁	L	D	B	B₁	螺栓直径（mm）	理论质量(Kg)
1．0	50a	57	25518	6	6.03	105	140	101	87	59	100-106	12	2.12
	50	60	28274		5.73	100	143	104	90	59	100-106		2.19
	65a	73	41854		4.71	82	155	117	103	59	100-106		2.58
	65	76	45365		4.51	78	158	120	106	59	100-106		2.64
	80	89	62211		3.85	67	176	135	123	64	100-106		3.23
	100a	108	91609		3.18	55	200	156	140	64	100-106	14	4.13
	100	114	102070		3.01	52	205	162	146	64	100-106	14	4.3
	125a	133	138929	8	3.43	60	237	190	170	76	110-118	16	6.39

KR J型（肩式）大间隙卡箍式柔性管接头

产品特性：

KR J型（肩式）大间隙卡箍式柔性管接头取代了用法兰盘进行的管道连接方式，并使管道系统呈柔性状态，可自动补偿：由温差；充压而引起的管子伸缩变化，由基地下沉；管线走向引起的管道弯曲。安装与拆卸都很方便，易于管道维修，延长管道系统使用寿命。我公司产品具有口径大、瓣数少、体积小、重量轻、强度高、外观美等优点。

KR J型（肩式）大间隙卡箍式柔性管接头工效提高5-10倍。允许3-8°轴向偏转、管道安装适应性强，可直埋地下。柔性连接，有效减轻机械震动，抗震效果良好。补偿管路系统热胀冷缩，可取消膨胀节及U型管路。可绕管轴360°旋转，调整磨损面方便、快捷。

应用领域：

上世纪70年代KR J型（肩式）大间隙卡箍式柔性管接头首先在我国煤炭行业的井下排水中使用，逐渐拓展到发电厂除灰管道上。目前，煤炭、电力、建筑、化工、消防、污水处理、冶金、自来水、制药、市政、石油等领域已经广泛使用。输送介质包括冷热水、烟、风、油、化工原料、酸碱介质、食品流体、海水等流体，应用行业广泛。

工作压力：0.1MPa-6.4MPa

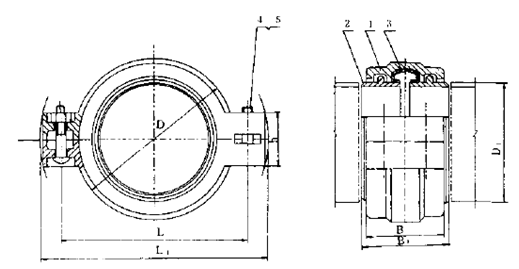

剖面图

密封圈用橡胶材料:

橡胶代号	标准编号	适用介质
WA	HG/T 3091-2000	50℃以下冷饮用水
WC	HG/T 3091-2000	海水、淡水、生活污水、空气
SL70	HG/T 3093-1988	原油、滑油、成品油
G70	HT/T 3092-1988	燃气、热气体
FN70	HG/T 3089-2001	燃油
WB	HG/T 3097-2006	110℃以下饮用热水
WD	HG/T 3097-2006	110℃以下非饮用热水
F70	AMS 7276G-2001	200℃以下蒸汽

KRJ型（肩式）大间隙卡箍式柔性管接头基本尺寸

公称压力（MPa）	公称通经DN	钢管外径D₁	允许管端轴向负荷(N)	管端较大间隙	转角θ	管子挠度（mm/m）	L₁	L	D	B	B₁	螺栓直径
1．0	200	219	415476	6	1.48	26	361	300	296	70	100-106	22	14.59
	225	245	514719	6	1.33	33	391	328	326	72	100-106	22	17.13
	250	273	633471	6	1.2	21	432	364	360	76	110-116	24	21.47
	300	325	886683	6	1.01	17	495	420	416	82	120-126	27	30.01
	350	377	1182370	7	1.03	18	563	480	474	90	130-137	30	41.07
	400	426	1506739	7	0.9	15	613	532	528	94	140-147	30	53.71
4.0	200	219	153687	6	1.48	26	340	288	280	62	90-96	16	9.27
	225	245	166190	6	1.33	23	370	316	310	64	100-106	16	11.15
	250	273	205887	6	1.2	21	409	350	344	68	100-106	18	14.52
	300	325	253388	6	1.01	17	464	404	400	70	110-117	18	18.84
	350	377	354673	7	1.03	18	526	462	458	76	110-117	20	26.21
	400	426	472948	7	0.9	15	577	512	518	76	110-117	22	29.55
	450	380	602096	7	0.8	14	634	568	566	76	110-117		36.72
	500	530	760466	7	0.73	12	687	621	621	76	110-117		41.11
2.5	600	630	922887	8	0.7	12	784	718	714	80	110-118		47.48
	700	720	809282	12	0.93	16	891	822	822	100	130-142	24	76.31
	800	820	1057845	12	0.82	14	994	924	922	102	140-152		91.46
	900	920	1079000	16	0.97	16	1097	1028	1022	114	150-166		106.25
	1000	1020	1365721	16	0.88	15	1201	1130	1126	116	150-166		119.99
