产品特性:
套筒式补偿器称管式伸缩节,主要有套筒(芯管),外壳,密封材料等组成。连接形式可分为:焊接式、法兰式。是热流体管道的补偿装置,主要用于直线管道的辅设。适用于热水、蒸气、油脂类介质,通过滑动套筒对外套筒的滑移运动,达到热膨胀的补偿。
套筒式补偿器适用于介质工程压力≤2.5MPa,介质温度-40℃~600℃。
套筒式补偿器采用新型的密封材料柔性石墨环,其具有强度大,摩擦系数小(0.04~0.10),不老化,效果好,维修方便等特点。套筒式补偿器的使用寿命大,疲劳寿命与管道相当。滑动表面经特殊处理,在盐水、盐溶液等环境下耐腐蚀性能好,比奥氏体不锈钢高50倍以上。同时,多年后因磨损导致密封效果减弱时,可再次紧固法兰,增强密封性能,也可将螺栓松开,取下压圈,再装进一层或两层密封环,压紧压圈,继续使用。
套筒式补偿器对氯离子含量无要求,特别适用于介质或周围环境氯离子超标的系统上。套筒式补偿器分单向型和双向型补偿结构,双向型特点是不论介质从补偿器何端流入,其补偿器两端的滑动套筒总是自由滑动,达到双向补偿作用,增大补偿量。
直埋型套筒式补偿器能直埋于地下,安装时可不设置维修井,工程造价低。
应用范围:
广泛用于城镇供暖,冶金,矿山,发电,石油化工,建筑等行业的输送管道中。
安装方法:
一般套筒
1,套筒式补偿器在安装应妥善保管,防止日晒雨淋和沙尘污染。
2, 安装时应检查补偿器的型号规格与设计是否一致,产品表面应无碰伤,压坑,严重锈蚀等影响产品质量的缺陷。
3,对一次性补偿器成品总长度与样本一致时,不必再拉伸或压缩,如在伸缩总管上的安装标线有变动时,应调准后再进行安装
4,对双向无推力补偿器,需简图中所注的介质流向安装,当介质为蒸汽时,以免补偿器内形成气塞。为保障补偿器两个方向的补偿量相等,设计时一定将双向补偿器布置在两个固定点中间。
5,与补偿器两端相焊接的管段需进行破口处理,焊后按要求进行水压试验(试压时应予旋紧填料室两端螺栓无泄露为止)。运行24小时后,需将填料室两端螺栓再紧一次。
6,为保证管道无侧向位移,只沿轴向伸缩,在伸缩管侧装导向支架。当补偿器两铡均有轴向位移时,则两侧都应装导向支架,保证轴向位移对补偿器偏心度正负(+-)不超过一度。
7,补偿器的保温防水的结构可与管道相同,但对伸缩段不可产生约束力。
8,特殊情况另商洽 。
新型套筒式
1、补偿器安装时,首先检查其规格是否与定货一致。
2、单向补偿器的滑动套筒应安装在介质的流入端。
3、新型套筒式补偿器与补偿器两端相焊接的管段需进行坡口处理,焊接后要按验收规范进行水压实验,压力为工作压力的1.5倍。试压时如密封装置发生泄露,应均匀旋紧螺栓,紧固至无泄露为止。
4、补偿器沿管道*线安装,不同轴度大于1%,以防运行时摩擦力过大及影响密封性。
5、在靠近补偿器的管道处应设置导向滑动支座,防止侧向位移。
6、注意保护滑动表面,严禁碰伤或腐蚀。
7、双向补偿器外套筒应用固定支座托起,并保持与管路同心,两边的补偿距离要近似相同。
8、补偿器各种气温下,均可按较大长度安装,不需预拉或预压(出厂为产品的较大长度)。

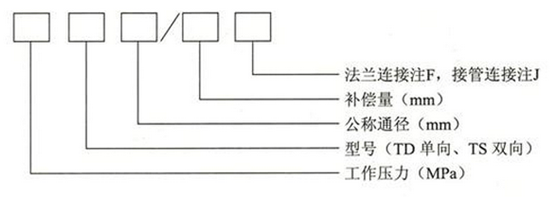

套筒式补偿器型号表示方法:
弹性套筒补偿器:

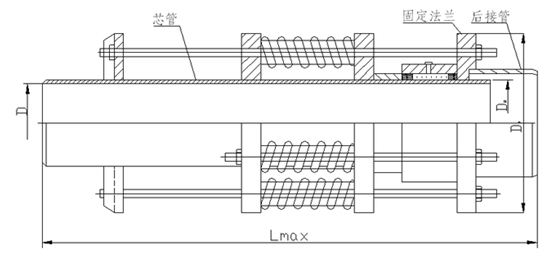

剖面图:
弹性套筒式补偿器基本尺寸:
公称直径DN |
芯管内径D |
芯管外径D2 |
法兰外径D3 |
填料室长 |
补偿量ΔLmax |
安装长度 |
1.6Mpa时摩擦力PC(N) |
重量(Kg) |
---|---|---|---|---|---|---|---|---|
15 |
14 |
18 |
95 |
36 |
150 |
640 |
|
4.69 |
20 |
18 |
23 |
105 |
36 |
150 |
640 |
|
5.62 |
25 |
24 |
30 |
115 |
36 |
150 |
640 |
1069 |
7.38 |
32 |
30 |
36 |
120 |
36 |
150 |
640 |
1311 |
8.38 |
36 |
36 |
43 |
125 |
36 |
200 |
740 |
1415 |
10.45 |
40 |
41 |
48 |
130 |
36 |
200 |
740 |
1518 |
11.62 |
50 |
47 |
55 |
160 |
56 |
200 |
760 |
1932 |
16.42 |
65 |
63 |
71 |
180 |
56 |
200 |
760 |
2485 |
21.14 |
70 |
65 |
74 |
190 |
56 |
200 |
760 |
2588 |
24.19 |
80 |
78 |
87 |
195 |
56 |
200 |
760 |
3002 |
26.92 |
100 |
94 |
106 |
215 |
56 |
250 |
895 |
6271 |
41.80 |
125 |
117 |
131 |
245 |
56 |
250 |
895 |
7750 |
52.02 |
150 |
143 |
157 |
280 |
56 |
250 |
895 |
9288 |
69.16 |
175 |
176 |
192 |
335 |
70 |
250 |
920 |
13251 |
84.74 |
200 |
201 |
217 |
335 |
70 |
300 |
1020 |
14977 |
106.28 |
225 |
225 |
242 |
390 |
70 |
300 |
1035 |
19167 |
136.10 |
250 |
253 |
270 |
390 |
70 |
350 |
1135 |
21297 |
142.74 |
300 |
303 |
322 |
440 |
91 |
350 |
1155 |
25399 |
175.44 |
350 |
353 |
373 |
500 |
91 |
400 |
1360 |
29421 |
262.66 |
400 |
404 |
426 |
565 |
91 |
400 |
1360 |
33286 |
288.05 |
450 |
455 |
478 |
615 |
91 |
400 |
1360 |
33852 |
313.43 |
500 |
505 |
528 |
670 |
91 |
450 |
1460 |
36234 |
377.82 |
600 |
603 |
630 |
780 |
91 |
450 |
1480 |
43205 |
531.64 |
700 |
693 |
720 |
880 |
91 |
450 |
1525 |
61771 |
629.71 |
800 |
792 |
820 |
995 |
112 |
500 |
1655 |
70398 |
880.22 |
900 |
890 |
920 |
1095 |
112 |
500 |
1655 |
79025 |
986.36 |
1000 |
990 |
1020 |
1195 |
112 |
500 |
1655 |
87653 |
1087.72 |
单位mm 注:工作压力不是1.6Mpa时,其摩擦阻力p1=pc/1.6×Pn
直埋型套筒补偿器
应用范围:
直埋型套筒补偿器适用于直埋管道,用于吸收管道的轴向位移。广泛用于城镇供暖,冶金,矿山发电,食油,化工,建筑等行业。
密封圈用橡胶材料:
橡胶代号 |
标准编号 |
适用介质 |
---|---|---|
WA |
HG/T 3091-2000 |
50℃以下冷饮用水 |
WC |
海水、淡水、生活污水、空气 |
|
SL70 |
HG/T 3093-1988 |
原油、滑油、成品油 |
G70 |
HT/T 3092-1988 |
燃气、热气体 |
FN70 |
HG/T 3089-2001 |
燃油 |
WB |
HG/T 3097-2006 |
110℃以下饮用热水 |
WD |
110℃以下非饮用热水 |
|
F70 |
AMS 7276G-2001 |
200℃以下蒸汽 |

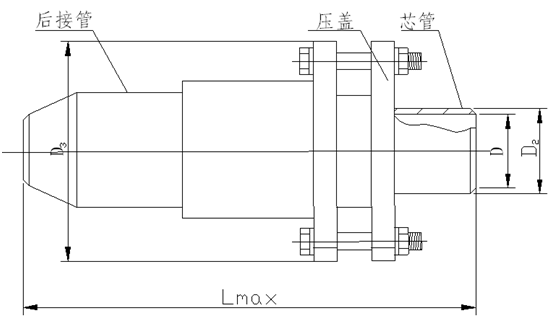

剖面图:
设计压力:0.25~2.5MPa
直埋型套筒补偿器基本尺寸:
公称直径DN |
芯管内径D |
芯管外径D2 |
法兰外径D3 |
填料室长度 |
补偿量ΔL |
安装长度Lmax |
1.6Mpa时摩擦力PC(N) |
重量(Kg) |
---|---|---|---|---|---|---|---|---|
50 |
47 |
55 |
160 |
56 |
200 |
710 |
1932 |
15.6 |
65 |
63 |
71 |
180 |
56 |
200 |
710 |
2485 |
19.4 |
70 |
65 |
74 |
190 |
56 |
200 |
710 |
2588 |
21.6 |
80 |
78 |
87 |
195 |
56 |
200 |
710 |
3002 |
24.0 |
100 |
94 |
106 |
215 |
56 |
250 |
830 |
6271 |
38.2 |
125 |
117 |
131 |
245 |
56 |
250 |
830 |
7750 |
48.0 |
150 |
143 |
157 |
280 |
56 |
250 |
830 |
9288 |
60.0 |
200 |
201 |
217 |
335 |
70 |
300 |
945 |
14977 |
102.0 |
250 |
253 |
270 |
390 |
70 |
350 |
1045 |
21297 |
139.2 |
300 |
303 |
322 |
440 |
91 |
350 |
1065 |
25399 |
162.0 |
350 |
353 |
373 |
500 |
91 |
400 |
1245 |
29421 |
222.0 |
400 |
404 |
426 |
565 |
91 |
400 |
1245 |
33286 |
247.0 |
450 |
455 |
478 |
615 |
91 |
400 |
1245 |
33852 |
271.0 |
500 |
505 |
528 |
670 |
91 |
450 |
1375 |
36234 |
370.0 |
600 |
603 |
630 |
780 |
91 |
450 |
1375 |
43205 |
481.2 |
700 |
693 |
720 |
880 |
91 |
450 |
1375 |
61771 |
571.2 |
800 |
792 |
820 |
995 |
112 |
500 |
1565 |
70398 |
828.0 |
900 |
890 |
920 |
1095 |
112 |
500 |
1565 |
79025 |
951.6 |
1000 |
990 |
1020 |
1195 |
112 |
500 |
1565 |
87653 |
1052.4 |
单位mm 注:工作压力不是1.6Mpa时,其摩擦阻力p1=pc/1.6×Pn
无推力套筒补偿器
产品介绍:
主要特点是消除了热介质管道所产生的推力中占主导地位的内压推力。该型补偿器可广泛的应用与架空,地沟和直埋等多种敷设反腐蚀的热力管道,具有便于设计便于施工的特点,且节省大笔资金。

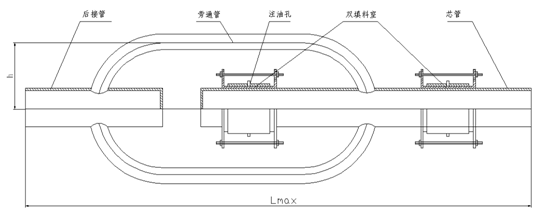

剖面图:
无推力套筒补偿器基本参数:
公称 直径DN |
芯管内径 D |
芯管外经 D2 |
填料室长度 B |
支管外径×壁厚 d×s |
安装长度 Lmax |
补偿量ΔLmax |
支管 间距h |
1.6Mpa时摩擦力PC (N) |
重量Kg |
---|---|---|---|---|---|---|---|---|---|
50 |
51 |
56 |
125 |
47×3.5 |
1410 |
200 |
183 |
6902 |
37.36 |
65 |
66 |
72 |
160 |
57×3.5 |
1450 |
200 |
205 |
11358 |
49.84 |
70 |
69 |
75 |
175 |
57×3.5 |
1450 |
200 |
211 |
12941 |
50.24 |
80 |
80 |
87 |
175 |
68×4 |
1470 |
200 |
244 |
15011 |
70.92 |
100 |
99 |
106 |
175 |
89×4.5 |
1740 |
250 |
280 |
18289 |
77.96 |
125 |
123 |
131 |
195 |
108×4 |
1850 |
250 |
322 |
25186 |
101.73 |
150 |
148 |
157 |
195 |
133×4 |
1850 |
250 |
380 |
30185 |
136.20 |
200 |
205 |
217 |
210 |
159×4.5 |
2130 |
300 |
469 |
44930 |
144.60 |
250 |
255 |
270 |
230 |
219×6 |
2210 |
300 |
582 |
61228 |
296.30 |
300 |
305 |
322 |
230 |
219×6 |
2500 |
350 |
645 |
73021 |
407.11 |
350 |
353 |
373 |
230 |
273×6.5 |
2670 |
350 |
739 |
84586 |
558.83 |
400 |
402 |
426 |
230 |
325×8 |
2956 |
400 |
846 |
96605 |
709.56 |
450 |
450 |
478 |
250 |
325×8 |
3056 |
400 |
902 |
103095 |
826.76 |
500 |
501 |
529 |
250 |
377×9 |
3238 |
400 |
1005 |
114095 |
940.80 |
600 |
602 |
630 |
250 |
426×10 |
3478 |
450 |
1170 |
135879 |
1147.50 |
700 |
692 |
720 |
345 |
426×10 |
3598 |
450 |
1250 |
214300 |
2073.00 |
800 |
792 |
820 |
345 |
480×10 |
3858 |
500 |
1408 |
244064 |
2536.50 |
900 |
888 |
920 |
345 |
529×10 |
3998 |
500 |
1554 |
273828 |
2908.20 |
1000 |
984 |
1020 |
345 |
630×10 |
3998 |
500 |
1754 |
303592 |
3386.00 |
单位mm 注:工作压力不是1.6Mpa时,其摩擦阻力p1=pc/1.6×Pn
无推力套筒补偿器
产品介绍:
该型产品是无推力套筒补偿器的改进型,其主要特点是取消了两个旁通管同样起到无推力的作用。

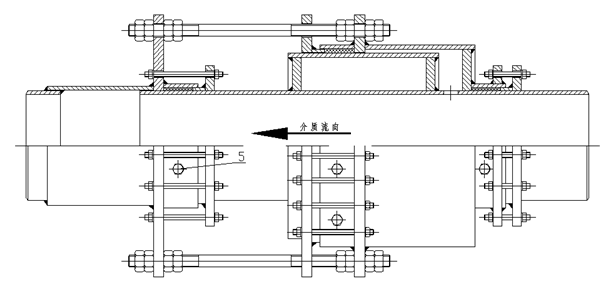

剖面图:
无推力套筒补偿器基本参数:
公称直径DN |
芯管内径D |
芯管外径D2 |
法兰外径D3 |
填料室内径D4 |
填料室长度B |
补偿量ΔL |
安装长度Lmax |
1.6Mpa摩擦力PC(N) |
重量Kg |
---|---|---|---|---|---|---|---|---|---|
50 |
47 |
55 |
160 |
71 |
150 |
200 |
1305 |
8281 |
36.61 |
65 |
62 |
71 |
190 |
87 |
150 |
200 |
1305 |
10640 |
48.02 |
70 |
65 |
74 |
200 |
90 |
150 |
200 |
1305 |
11091 |
54.08 |
80 |
78 |
87 |
220 |
103 |
150 |
200 |
1305 |
12866 |
64.64 |
100 |
96 |
106 |
250 |
122 |
180 |
250 |
1605 |
18810 |
91.64 |
125 |
121 |
131 |
280 |
147 |
180 |
250 |
1605 |
23247 |
115.36 |
150 |
146 |
157 |
320 |
173 |
180 |
250 |
1605 |
27861 |
141.38.. |
200 |
204 |
217 |
406 |
237 |
180 |
250 |
1605 |
38508 |
217.43 |
250 |
251 |
270 |
480 |
290 |
210 |
300 |
1910 |
55899 |
361.14. |
300 |
301 |
322 |
556 |
348 |
210 |
300 |
1910 |
66665 |
470.40 |
350 |
351 |
373 |
640 |
399 |
210 |
300 |
2010 |
77224 |
596.59 |
400 |
402 |
426 |
716 |
452 |
230 |
350 |
2310 |
95689 |
728.42 |
450 |
450 |
478 |
790 |
504 |
230 |
350 |
2310 |
94450 |
988.93 |
500 |
501 |
528 |
880 |
554 |
250 |
400 |
2600 |
113232 |
1384.94 |
600 |
602 |
630 |
1030 |
656 |
250 |
400 |
2600 |
135016 |
1646.27 |
700 |
692 |
720 |
1200 |
746 |
250 |
400 |
2600 |
155290 |
2117.9 |
800 |
792 |
820 |
1340 |
852 |
290 |
450 |
2950 |
209155 |
2789.90 |
900 |
888 |
920 |
1500 |
952 |
290 |
450 |
2950 |
230174 |
3441.32 |
1000 |
984 |
1020 |
1640 |
1052 |
290 |
450 |
2950 |
255193 |
4002.90 |
1200 |
1204 |
1240 |
1874 |
1274 |
290 |
450 |
2950 |
269270 |
|
单位mm 注:工作压力不是1.6Mpa时,其摩擦阻力p1=pc/1.6×Pn
